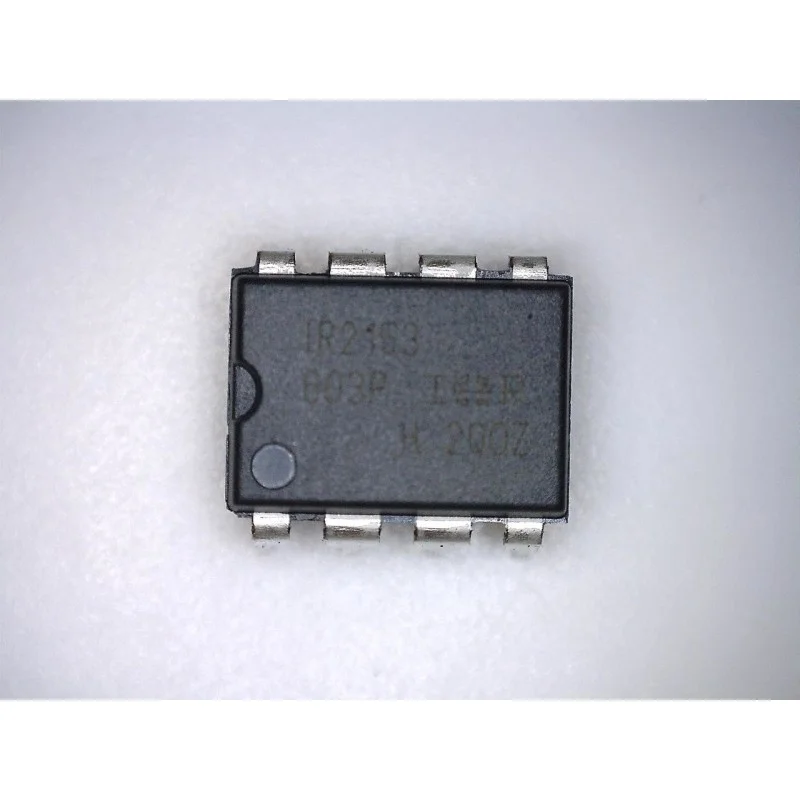

IR2153DPBF MOSFET mezzo ponte Zener su Vcc 15,6V alim 10V-20V output picco 1A

Description

IR2153DPBF è un CI Gate Driver a mezzo ponte auto-oscillante con oscillatore front end simile al timer CMOS 555 standard industriale. Fornisce una maggiore funzionalità ed è più facile da usare. La funzione di arresto è stata progettata nel pin CT, in modo che entrambi gli output di gate driver si possano disabilitare con un segnali di controllo a bassa tensione. In aggiunta, le ampiezze di impulso degli output Gate Driver rimangono le stesse una volta che si raggiunge la soglia di lockout di sottotensione su VCC, con il risultato di un profilo di frequenza vs tempo più stabile allo start-up. L’immunità al rumore è stata migliorata in maniera significativa, sia diminuendo il rapporto DI/ DT di picco del gate driver che aumentando l’isteresi di lockout di sottotensione a 1V.

Avvio con consumo super ridotto

Controllo di tempo morto (dead-time) iniziale più stretto

Tempo morto con basso coefficiente di temperatura

Funzioni di arresto sul pin CT

Circuito di traslazione di livello a potenza inferiore

Larghezze di impulso LO, HO costanti all’avvio

Output low side in fase con RT

Immunità anti latch eccellente su tutti gli input e gli output

Applicazioni

ambito industriale, gestione potenza elettrica

Avvertenze

Un’attenzione particolare, infine, è stata dedicata a massimizzare l’immunità degli agganci del dispositivo e a fornire una protezione da ESD totale a tutti i pin.
